安裝前準備：
起重電磁鐵安裝必要的鉗工工具一套，500v兆歐表一塊，電橋一臺
安裝前的檢查
1、用搖表檢查電磁鐵線圈與外殼之間的絕緣電阻，冷態時不小于10M歐，若絕緣達不到要求，要查清楚原因，采取措施，達到要求時再安裝
2、檢查開口銷、銷軸、吊鏈的狀態，確定其連接可靠，方可進行安裝
起重電磁鐵安裝
1、將起重電磁鐵配套專用吊鏈固定在起重機吊鉤上或固定在其中吊梁上
2、將起重電磁鐵接線盒上的引出線固定在與電纜連接器負荷側進線口的接線柱上；建議用
電磁起重器接線盒上自帶的電纜連接
3、把
電纜卷筒上卷有的電纜接線端穿入電纜連接器的電源側進線口后，固定在電源側的接線柱上
4、將起重電磁鐵控制柜輸出端的勵磁電纜線固定在電纜卷筒的接線盒內
5、整個系統的配線完成后，經檢查無誤后方可投入生產，若生產運行中發現異常情況，請與起重電磁鐵廠家聯系0730-8840353

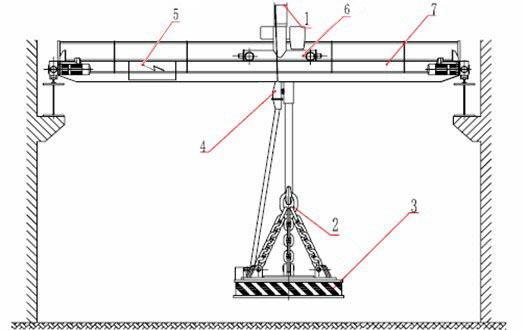

1、電纜卷筒 2、吊鏈3、電磁鐵 4、電纜連接器 5、控制柜 6、電動小車 7、起重機
